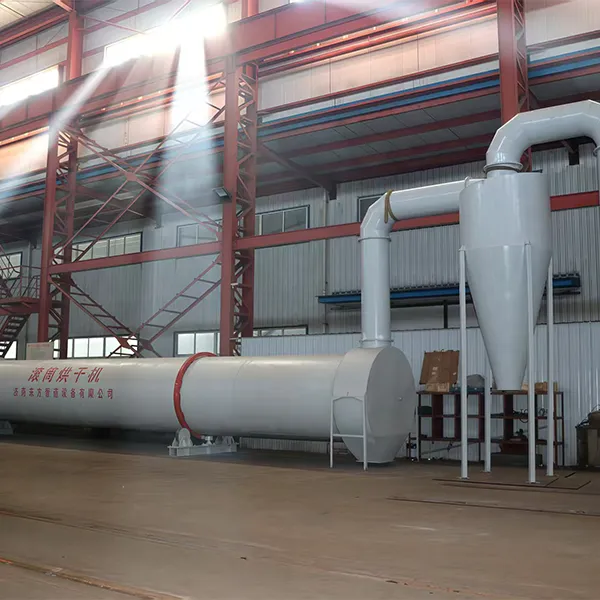

Барабанная сушилка, также известная как ротационная сушилка или сушильный барабан, представляет собой широко применяемое в химической промышленности, металлургии, производстве строительных материалов, пищевой и комбикормовой промышленности, а также при переработке сельскохозяйственной продукции оборудование для непрерывной сушки. Она известна своей высокой производительностью, стабильной работой и хорошей адаптируемостью, являясь классическим выбором для обработки больших объемов сыпучих, кусковых, чешуйчатых материалов и фильтрационных осадков.
Барабанная сушилка, также известная как ротационная сушилка или сушильный барабан, представляет собой широко применяемое в химической промышленности, металлургии, производстве строительных материалов, пищевой и комбикормовой промышленности, а также при переработке сельскохозяйственной продукции оборудование для непрерывной сушки. Она известна своей высокой производительностью, стабильной работой и хорошей адаптируемостью, являясь классическим выбором для обработки больших объемов сыпучих, кусковых, чешуйчатых материалов и фильтрационных осадков.
Принцип работы барабанной сушилки основан на прямом или косвенном теплообмене. Её основной рабочий процесс заключается в следующем:
1.Загрузка и подъём материала: Влажный материал равномерно подаётся через загрузочный конец во вращающийся с небольшой скоростью барабан. На внутренней стенке барабана установлены специальные лопасти для подъёма материала (насадки). При вращении барабана эти лопасти постоянно поднимают и сбрасывают материал, создавая равномерную завесу материала в поперечном сечении барабана.
2.Контакт горячего воздуха с материалом: Нагретый горячий воздух (поставляемый теплогенератором, паровым теплообменником и т.д.) проходит через барабан в соответствии с проектом — либо в прямотоке (горячий воздух и материал движутся в одном направлении), либо в противотоке (в противоположных направлениях). Сбрасываемая завеса материала полностью контактирует с горячим воздухом, что значительно увеличивает площадь теплообмена и повышает эффективность сушки.
3.Теплопередача и испарение влаги: В процессе контакта материала с горячим воздухом тепло быстро передаётся материалу, вызывая быстрое испарение влаги с его поверхности и из внутренних слоёв.
4.Выгрузка готовой продукции: Высушенный материал под действием наклона барабана и напора горячего воздуха (в случае прямотока) или за счёт собственного движения (в случае противотока) транспортируется к разгрузочному концу и выводится через разгрузочное устройство. Влажный отработанный газ после очистки в пылеулавливающем устройстве удаляется вытяжным вентилятором.
Стандартная барабанная сушилка в основном состоит из следующих компонентов:
Барабан: Стальной цилиндр с небольшим наклоном (обычно 2-5°), медленно вращающийся, являющийся основным пространством для сушки материала.
Опорные бандажи и ролики: Ключевые компоненты, поддерживающие весь вес барабана и обеспечивающие его плавное вращение.
Система ограничительных роликов (упорных роликов): Предотвращает осевое смещение барабана вверх или вниз из-за его наклона.
Приводное устройство: Включает электродвигатель, редуктор, зубчатый венец и т.д., приводящее барабан во вращение с заданной скоростью.
Система лопастей для подъема материала: Установлена на внутренней стенке барабана, служит для подъема и распределения материала.
Уплотнительные устройства: Установлены на загрузочном и разгрузочном концах барабана для предотвращения утечек воздуха и материала, обеспечивая тепловую эффективность системы.
Загрузочное и разгрузочное устройство: Обеспечивает непрерывную и равномерную подачу и выгрузку материала.
Система подачи горячего воздуха и система пылеулавливания: Обеспечивает источник тепла и осуществляет очистку отходящих сушильных газов.
В зависимости от способа нагрева барабанные сушилки подразделяются на два основных типа:
1. Барабанная сушилка с прямым нагревом
Характеристики: Теплообмен происходит при прямом контакте горячего воздуха с материалом. Это наиболее распространённая форма, отличающаяся относительно простой конструкцией, высокой тепловой эффективностью и низкими первоначальными инвестициями.
Применение: Подходит для большинства не термочувствительных материалов, не требующих высокой чистоты продукта, таких как минеральный порошок, песок, комбикорм, опилки и т.д.
2. Барабанная сушилка с косвенным нагревом
Характеристики: Теплота передаётся материалу косвенно через стенку барабана (например, через паровые или термомасляные трубы), материал не контактирует с горячим воздухом.
Применение:
Материалы, которые не могут контактировать с горячими газами (например, легковоспламеняющиеся, окисляющиеся или взрывоопасные материалы).
Процессы, где требуется, чтобы продукт не загрязнялся, или необходимо восстановление растворителей (например, в тонком органическом синтезе, производстве фармацевтических промежуточных продуктов).
Процессы, в которых образование пыли при сушке минимально, что снижает нагрузку на систему очистки отходящих газов.
Преимущества:
Большая производительность: Возможность непрерывной работы, подходит для крупномасштабного промышленного производства.
Хорошая операционная гибкость: Позволяет адаптироваться к изменениям характеристик материала и влажности в определенном диапазоне путем регулировки таких параметров, как скорость вращения барабана, температура и расход горячего воздуха.
Стабильная работа: Прочная механическая конструкция, относительно низкие эксплуатационные расходы и длительный срок службы.
Высокая универсальность: Возможность обработки материалов с различными характеристиками за счет выбора различных форм лопастей для подъема материала и способов нагрева.
